HL環鏈斗式提升機產品概述:
    HL環鏈斗式提升機適用于垂直輸送琢磨型較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等，輸送高度最高40m，其特點為：結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動物件，物料溫度不超過250℃．TH型按JB392－85《垂直斗式提升機》標準設計制造，應優先運用，除鏈接尺寸外，HL斗式提升機的鏈條、鏈輪、張勁裝置與TH型相同。

HL環鏈斗式提升機工作原理:

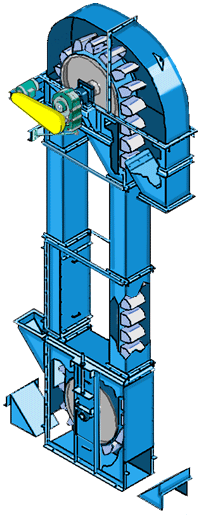

      HL環鏈斗式提升機由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本斗式提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本斗式提升機的牽引機構是兩根環形鏈條。

HL型環鏈離心斗式提升機(環鏈提升機)主要特點:

1.整機體積小、轉速高、確保快速均勻輸送。

2.運行平穩、輸送效率高。

3.料斗形式多，應優先選用。

4.適應性強、安裝維修方便、壽命長。

HL環鏈斗式提升機制法和裝法：

1、按料斗形狀分為兩種：S制法--帶有深園底形料斗；Q制法--帶有淺園底形料斗

2、按上部區段卸料口的形式分為兩種：X1 制法--帶有傾斜法蘭的卸料口；X2 制法--帶有水平法蘭的卸料口

3、按下部區段進料口的形式分為兩種：J1 制法--進料口的斜面與水平面成45度角；J2 制法--進料口的斜面與水平面成60度角

4、按中間機殼側面檢視門的位置分為四種：K1 制法--中間機殼側面帶有下端左檢視門；K2 制法--中間機殼側面帶有下端右檢視門；K3 制法--中間機殼側面帶有上端左檢視門；K4 制法--中間機殼側面帶有上端右檢視門

5、按中間機殼端面檢視門的位置分為兩種：Z1 制法--中間機殼端面帶有下端檢視門；Z2 制法--中間機殼端面帶有上端檢視門

6、按傳動裝置對斗式提升機的相對位置分為兩種：左裝--傳動裝置在左側；右裝--傳動裝置在右側

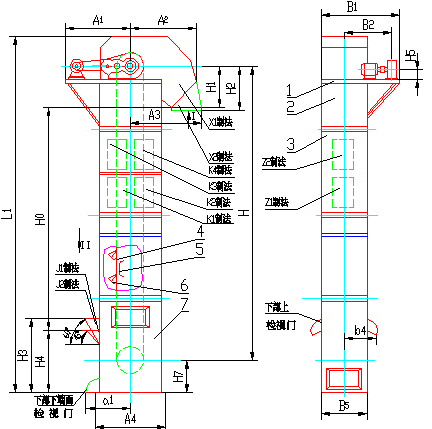

HL環鏈斗式提升機外形示意圖：

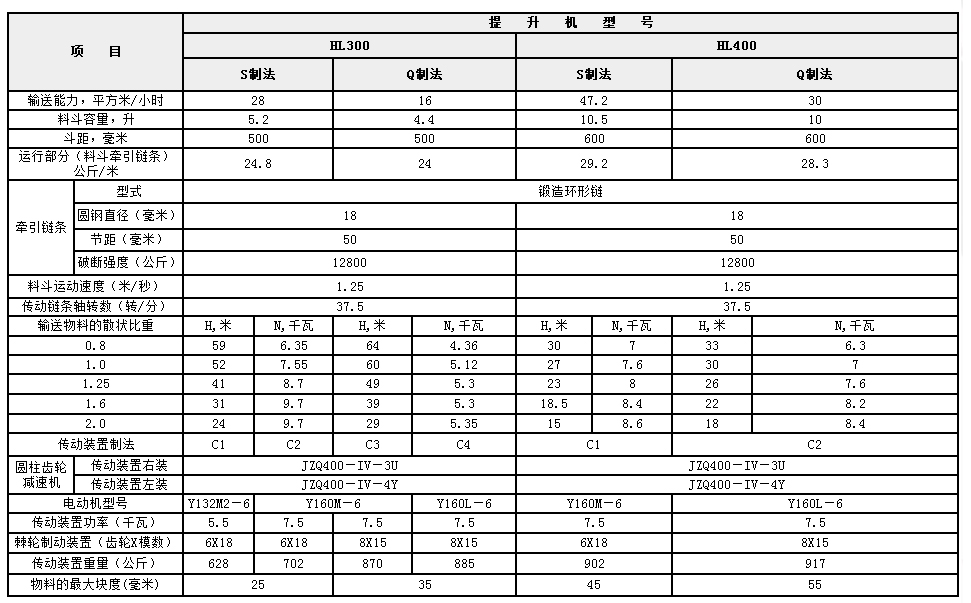

HL環鏈斗式提升機技術參數：
